STOPA Turmlager als wirtschaftliche Einstiegslösung

Mit dem Turmlager STOPA ECO hat KW automotive die Basis für eine effiziente Blechbearbeitung geschaffen. Das Unternehmen liefert eine Laserschneidanlage, die aus dem kompakten Lagersystem geschweißte Teile für High-End-Fahrwerke produziert.
Stefan Weihbrecht, Leiter der Produktion der 1995 gegründeten KW automotive GmbH, Fichtenberg (Baden-Württemberg), hält ein Bauteil in der Hand. „Aus den Blechtafeln, die wir im Turmspeicher puffern, fertigen wir Schweißteile für Fahrwerke.“ KW automotive, ein weltweit tätiges Unternehmen mit rund 200 Mitarbeitern an fünf Standorten, hat sich nach eigenen Angaben einen Namen in den Bereichen Autotuning und Fahrzeugveredelung gemacht. Es beliefert Industriekunden und Motorsportteams vor allem mit einer breiten Palette von High-End-Fahrwerken. Neben Fahrwerkslösungen stellt das Unternehmen auch patentierte Flügeltürer-Umbausätze her, die für fast alle gängigen Automodelle erhältlich sind.

Geschwindigkeit gefragt

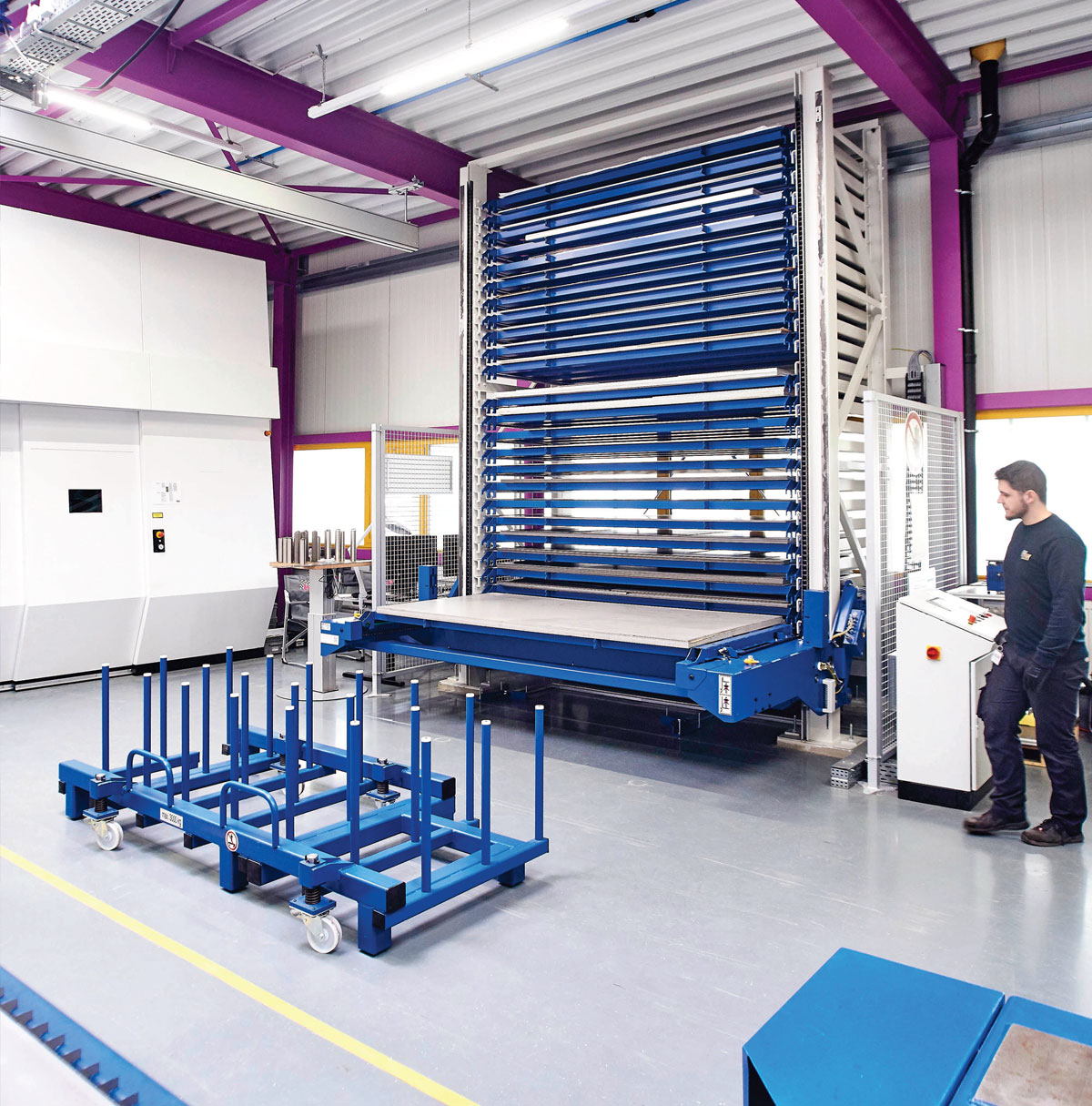

Axel Ausländer lässt eine Systempalette durch Eingabe der Start- und Zielkoordinaten am zentralen Bedienpult im Voraus speichern.

Nicht nur im Rennen, auch bei der Bereitstellung von Blechen ist Geschwindigkeit gefragt. Diese Forderung der Produktion erfüllt der von der STOPA Anlagenbau GmbH, Achern-Gamshurst, entwickelte STOPA ECO durch die Möglichkeit schneller Zugriffe auf Rohbleche. Das bei KW automotive etwa 4,5 Meter hohe, 2,9 Meter lange und 3,6 Meter breite, einseitige Turmlagersystem mit Ziehtechnik hat aber noch weitere Vorteile. Dazu zählen die platzsparende Lagerung der Tafeln, geringfügige Materialbeschädigungen sowie mehr Ordnung und somit weniger Suchaufwand. Abgesehen davon bietet der für eine Nutzlast von 1.200 Kilogramm je Fach oder Systempalette ausgelegte STOPA ECO durch sein modulares Konzept einen preiswerten Einstieg in die automatische Bevorratung von Flachgutmaterialien.

Weihbrecht steht vor dem Turmlager. „Da wir bei den Blechen ausschließlich mit dem Mittelformat arbeiten, haben wir uns für einen Regalblock mit passenden Systempaletten entschieden. Außerdem haben wir ein festes Höhenraster für die Beladehöhe von 60 Millimeter gewählt, weil dies, bezogen auf unsere Teilegeometrie, eine optimale Packungsdichte ermöglicht.“ Auf Wunsch liefert STOPA das Turmlager auch mit einem Raster für die Beladehöhe von 200 Millimeter. Dadurch könnten höhere Ladegüter oder zum Beispiel Holzpaletten eingelagert werden. Der STOPA ECO ist bei KW automotive mit 26 Lagerplätzen ausgestattet. Die Systempaletten bestehen aus einer selbst tragenden Rahmenkonstruktion mit Längsträgern und Gleitschienen. Zudem verfügen sie über eine nutzbare Palettenfläche von bis zu 1.250 x 2.500 Millimeter und über die maximale, durch einen Laser kontrollierte Beladehöhe von 60 Millimeter.

Aufgrund der Festplatz-Lagerung ist jeder Palette ein bestimmter Platz im Regalblock zugewiesen, dessen Längsverbindungen und Diagonalaussteifungen in Verbindung mit einer rückseitigen Durchschiebesicherung für ein stabiles Stahlbausystem stehen. Die stationäre Hubtraverse ist mit einer Zieh- und Schiebeeinrichtung sowie mit einer betriebssicheren Überwachung aller Funktionen versehen. Die Höhenpositionierung übernimmt ein absolutes und lastunabhängiges digitales Wegmesssystem.

Highlights der Lösung

  • Highlights der Lösung
  • schnelle Zugriffe auf Rohbleche
  • optimale Packungsdichte
  • platzsparende Lagerung
  • weniger Suchaufwand
  • minimierte Materialbeschädigungen

Semiautomatische Abläufe

Die Aufgabe des bei KW automotive im Ein-Schicht-Betrieb arbeitenden STOPA TOWER Eco besteht darin, Bleche zur Versorgung der dem Lager gegenüber installierten Laserschneidanlage TRUMPF TruMatic L 2530 bereitzuhalten. Angelieferte Blechpakete hebt der Anlagenbediener Axel Ausländer mithilfe eines Krans auf die fixen Ablagestempel des Einlagerpodests, zwischen denen die Hub- beziehungsweise Lasttraverse des Turmlagers eine Systempalette abgesetzt hat. Steht keine Leerpalette zur Verfügung, legt er das Material als Zulagerung auf eine Palette, auf der bereits gleiches Material liegt. Der Bediener beurteilt den Umgang mit der Anlage als einfach. Er wählt den Lagerplatz aus und lässt den Ladungsträger vorlagern, indem er am zentralen Anlagenbedienpult die Start- und Zielkoordinaten eintippt. Gibt er Paletten frei, fahren diese in ihr Fach zurück.

Alle Ein- und Auslagerungen erfolgen semiautomatisch, solange der Mitarbeiter permanent die Zustimmtaste drückt. An dem von STOPA optional angebotenen Automatikbetrieb, durch den eine automatische Abarbeitung von Einzelaufträgen nach Eingabe der Start- und Zielkoordinaten möglich wäre, hat KW automotive bislang keinen Bedarf.
Bei dem Material der Bleche, die das Turmlager bevorratet, handelt es sich um Stahl und Edelstahl. Darüber hinaus puffert das Unternehmen dort Aluminiumtafeln. Die Materialdicken variieren zwischen einem und 15 Millimeter. Die Bestandsverwaltung läuft auf dem ERP-System des Betreibers, der am Hauptsitz in Fichtenberg über eine Gesamtproduktions- und Nutzfläche von 23.000 Quadratmeter verfügt.

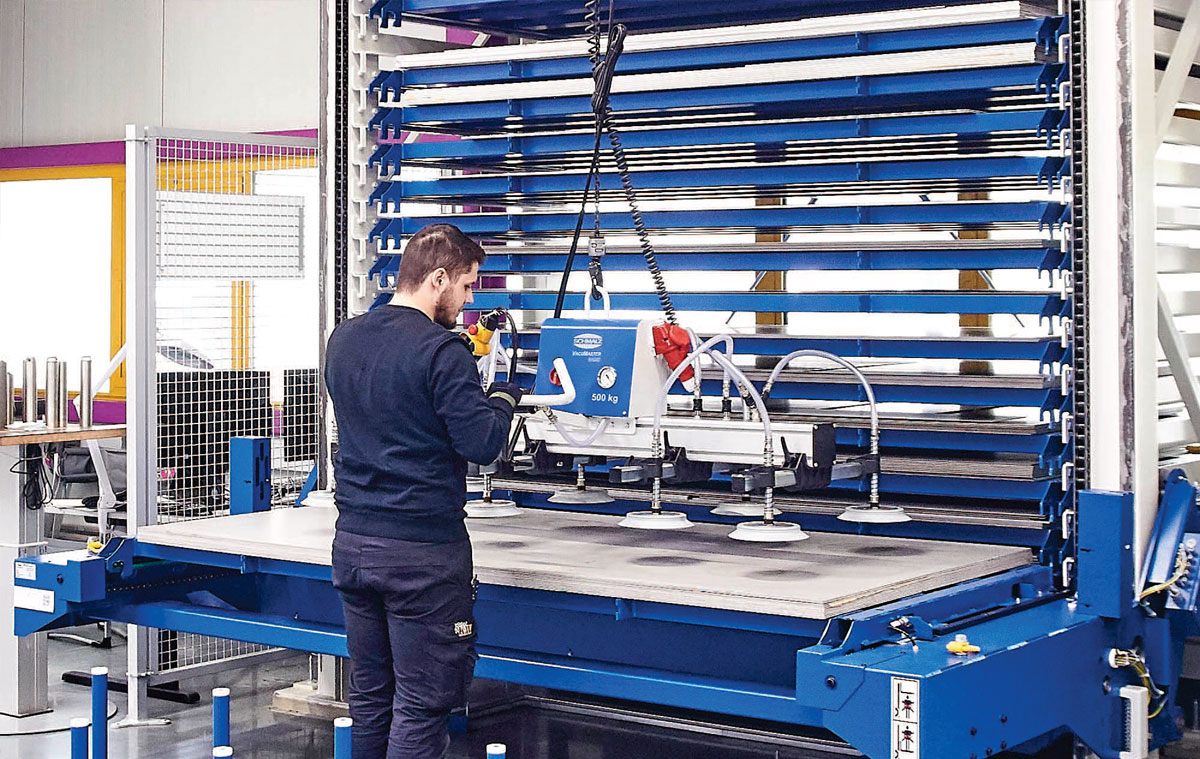

Axel Ausländer steht am Bedienpult der programmierten Kompaktsteuerung (SPS), die mit einem LCD-Display und mit einer Touch-Bedienoberfläche ausgestattet ist, und beobachtet die Lage der Bleche hinsichtlich der Arbeitssicherheit. Dies ist eine zusätzliche Kontrolle. Weil die Tafeln definiert lagern, sicher aufzunehmen und abzugeben sind, ist die Sicherheit, die das Turmlager verglichen mit manuellem Handling bietet, ohnehin wesentlich höher. Materialauslagerungen löst er aus, indem er die Nummer des Fachs eingibt, aus dem die Palette in die Entnahmeposition herausfahren soll. Für den Fall, dass die Entnahme ei-nes der beiden untersten Lagerfächer betrifft, lässt sich das Einlagerpodest im Leerzustand verschieben. Die Bleche hebt der Bediener mithilfe des Krans von der Lasttraverse des Turmlagers und übergibt sie in einem Arbeitsschritt an die Laserschneidanlage. Restbleche lagert er grundsätzlich zurück.

Da das Turmlager angesichts seiner Kapazität Material für weitere Bearbeitungsmaschinen puffern könnte, hat KW automotive in die Zukunft investiert

With sheet metal into the future

Bei der Bereitstellung von Blechen ist Geschwindigkeit gefragt

Stefan Weihbrecht, Bereichsleiter Fertigung bei der KW automotive GmbH

Anfang 2019 ist mit der Inbetriebnahme des STOPA ECO, dessen Verfügbarkeit nahe 100 Prozent liegt, bei KW automotive der Startschuss für die Blechbearbeitung gefallen. Weihbrecht ist zufrieden. „Da das Turmlager angesichts seiner Kapazität Material für weitere Bearbeitungsmaschinen puffern könnte, haben wir in die Zukunft investiert.“


Autor: Jürgen Warmbol
