Tra tecnologia e design

Investendo in un sistema di stoccaggio a torre STOPA ECO, Expomobilia AG ha ottimizzato lo stoccaggio delle proprie lamiere. La motivazione principale è stata la necessità di migliorare l’ergonomia. L’azienda ha raggiunto questo obiettivo. Inoltre, la movimentazione delle lamiere è ora notevolmente più efficiente, dalla consegna alla lavorazione.

Markus Halbeisen, Responsabile delle operazioni e membro del consiglio di amministrazione di Expomobilia AG a Effretikon, vicino a Zurigo, mostra le immagini di una scaffalatura a pallet in cui in precedenza erano solitamente conservati tre tipi di lamiere di diverso spessore e dimensione per ogni ripiano. “Quando avevamo bisogno di una lamiera che si trovava in basso, era necessario un notevole sforzo di smistamento e trasferimento. Un problema che è aumentato a causa delle scorte in crescita. Tanto più che l’allestitore fieristico ha spesso bisogno di nuovi tipi di lamiera a causa del design orientato dei suoi elementi espositivi. Poiché le scorte aumentano anche a causa delle lamiere residue di tipi specifici per i clienti, Expomobilia ha deciso di ottimizzare lo stoccaggio e il flusso dei materiali.

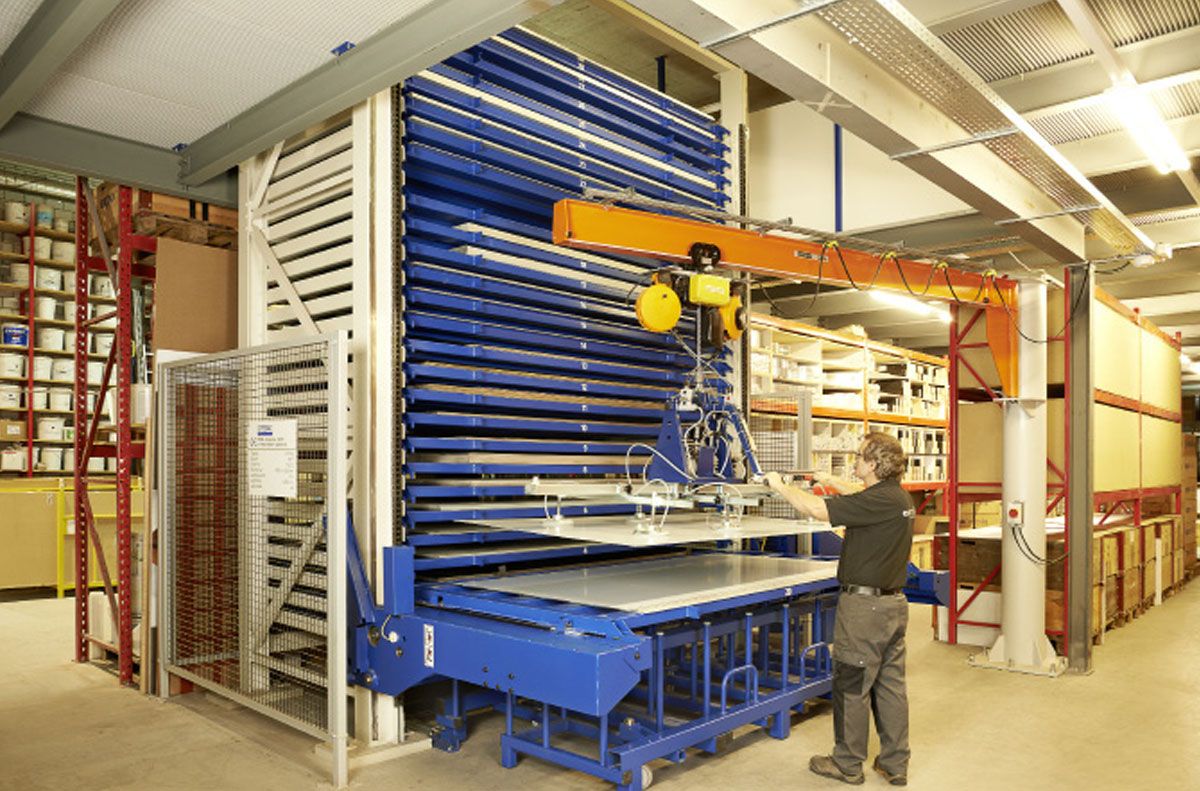

Durante la visita, Halbeisen si ferma davanti al magazzino a torre, realizzato dalla STOPA Anlagenbau GmbH di Achern-Gamshurst. «Da quando utilizziamo il magazzino, vi sono conservati i 28 tipi di lamiera più comuni tra i nostri circa 40. In questo modo possiamo accedere più rapidamente ai singoli pannelli senza doverli trasferire. Inoltre, beneficiamo di un immagazzinamento più rapido. «In definitiva, l’intera movimentazione, dalla consegna alla lavorazione, è più razionale e veloce. A ciò contribuiscono anche ulteriori investimenti, ad esempio in una gru girevole con ventosa, che consente di sollevare le lamiere dai pallet. I dipendenti non devono quindi più sollevare carichi pesanti. Sono finiti anche i tempi in cui la movimentazione di lamiere sottili causava danni. Christian Graf, responsabile del reparto fabbro, chiede al suo collaboratore Ernst Spirig di estrarre un pallet dalla torre per dimostrare la comodità di movimentazione dei supporti di carico. «STOPA ha soddisfatto la nostra esigenza di ergonomia con il magazzino a torre. Inoltre, ora supportiamo l’intero flusso di materiali con strumenti ausiliari».

Ottimo sfruttamento dello spazio in un’area ridotta

Expomobilia avvia il prelievo dei materiali dalla console di comando dell’impianto, dove l’operatore inserisce il numero del pallet da prelevare.

Grazie al suo concetto modulare, STOPA ECO, che Expomobilia immagazzina longitudinalmente, offre un ingresso economico nello stoccaggio automatico di materiali piatti. È adatto per officine e aziende che immagazzinano una vasta gamma di materiali in quantità relativamente ridotte. In questo caso, la torre è alta 4,9 metri, lunga 3,35 metri e larga 4,1 metri e dispone di 28 posti di stoccaggio. I pallet piatti del sistema sono costituiti da una struttura autoportante con profili longitudinali e guide di scorrimento e sono progettati per pannelli di grandi dimensioni (1.525 x 3.050 millimetri) e carichi utili fino a 1.200 chilogrammi.

Grazie alla sua struttura compatta, la torre raggiunge un elevato grado di sfruttamento dello spazio con un ingombro ridotto. Per migliorare ulteriormente la densità di stoccaggio, STOPA ha dotato il blocco scaffale di una griglia fissa in altezza. Se l’operatore lavora con la doppia griglia in altezza, può immagazzinare anche merci più alte, come gli europallet. Il blocco scaffale, che grazie ai collegamenti longitudinali e ai rinforzi diagonali nel suo telaio costituisce un sistema di costruzione in acciaio sicuro, è dotato di supporti per pallet che sono fissati sul retro per impedirne lo scivolamento.

Azienda

Expomobilia AG: rendere possibile l’impossibile

Fondata nel 1973 in Svizzera, Expomobilia AG, con sede a Effretikon vicino a Zurigo, opera a livello mondiale ed è specializzata nella realizzazione di stand fieristici e nella presentazione creativa dei marchi in spazi tridimensionali. L’azienda, che impiega 110 dipendenti, di cui 25 come project manager, sviluppa concetti fino alla fase di produzione nel proprio centro di competenza tecnica. Nel settore dell’allestimento fieristico offre un servizio completo, dalla progettazione alla concezione fino al montaggio di uno stand.

Expomobilia è sinonimo di puntualità, elevata flessibilità e qualità, nonché di prontezza di spirito. Il motto è sempre: rendere possibile l’impossibile. Nel 2013 la filiale di MCH Group AG ha celebrato il suo quarantesimo anniversario. I partner commerciali beneficiano quindi di 40 anni di esperienza internazionale e di un ampio know-how in materia di soluzioni personalizzate per l’allestimento di stand. E questo in una gamma che va dal piccolo al lussuoso.

Se la propria capacità produttiva è insufficiente o se i componenti per l’allestimento dello stand sono troppo grandi per essere trasportati su lunghe distanze, Expomobilia si avvale del supporto di reti esterne in Svizzera e di reti internazionali. In Svizzera siamo in grado di reagire rapidamente e di soddisfare le esigenze dei clienti in tempi brevi grazie alle nostre risorse interne.

Immagine: Stand fieristico Expomobilia AG

Expomobilia AG è specializzata nella realizzazione di stand fieristici e nella presentazione creativa dei marchi in spazi tridimensionali. La nostra azienda è stata fondata nel 1992 e da allora abbiamo acquisito una vasta esperienza nella progettazione e realizzazione di stand fieristici.

Le procedure

Grazie all’investimento in STOPA ECO, Expomobilia può accedere più rapidamente ai singoli pannelli senza necessità di spostamenti.

I carrelli elevatori scaricano i pacchi di lamiera dai camion in arrivo e li posizionano sui supporti fissi del piedistallo aiuto carico. Tra i supporti, la robusta traversa a due montanti del magazzino a torre su un lato, dotata di un dispositivo di trazione e spinta per lo stoccaggio e il prelievo, ha già abbassato un pallet piatto. La traversa fissa, dotata di un meccanismo di sollevamento a catena a bassa usura e manutenzione, posizionata in altezza tramite un sistema di misurazione digitale assoluto e indipendente dal carico, solleva il pallet carico e lo immagazzina con le lamiere nel suo posto assegnato nel blocco scaffale. Graf indica i 28 pallet piatti immagazzinati uno sopra l’altro. “Da noi non si verificano quasi mai accumuli, perché riordiniamo i tipi di lamiera solo quando le loro riserve sono quasi esaurite. Tuttavia, conserviamo le lamiere residue se queste hanno ancora più della metà delle loro dimensioni originali”. Per raggiungere i posti più bassi, il piedistallo aiuto carico può essere spostato manualmente su rotelle. Spirig avvia il prelievo del materiale dal pannello di controllo dell’impianto, inserendo il numero del pallet da prelevare. Quindi solleva i singoli pannelli dai supporti di carico con l’aiuto della gru girevole.

I tipi di lamiere immagazzinate nello STOPA ECO si differenziano per dimensioni, spessore e materiale. Expomobilia utilizza lamiere inossidabili, lamiere di acciaio e alluminio. Poiché l’operatore rifornisce esclusivamente la propria officina meccanica dal magazzino per lamiere, nella torre sono presenti solo le lastre di cui ha bisogno per la pressa piegatrice e la cesoia per lamiere. La capacità di movimentazione è di circa 30 tonnellate all’anno. Data questa quantità, gli svizzeri possono ora acquistare le lamiere in pacchetti e quindi in modo più economico grazie alla maggiore capacità di stoccaggio. Le lamiere che l’azienda fa tagliare esternamente con laser, getto d’acqua o plasma vengono stoccate in altri luoghi.

Richiesta di maggiore ergonomia soddisfatta

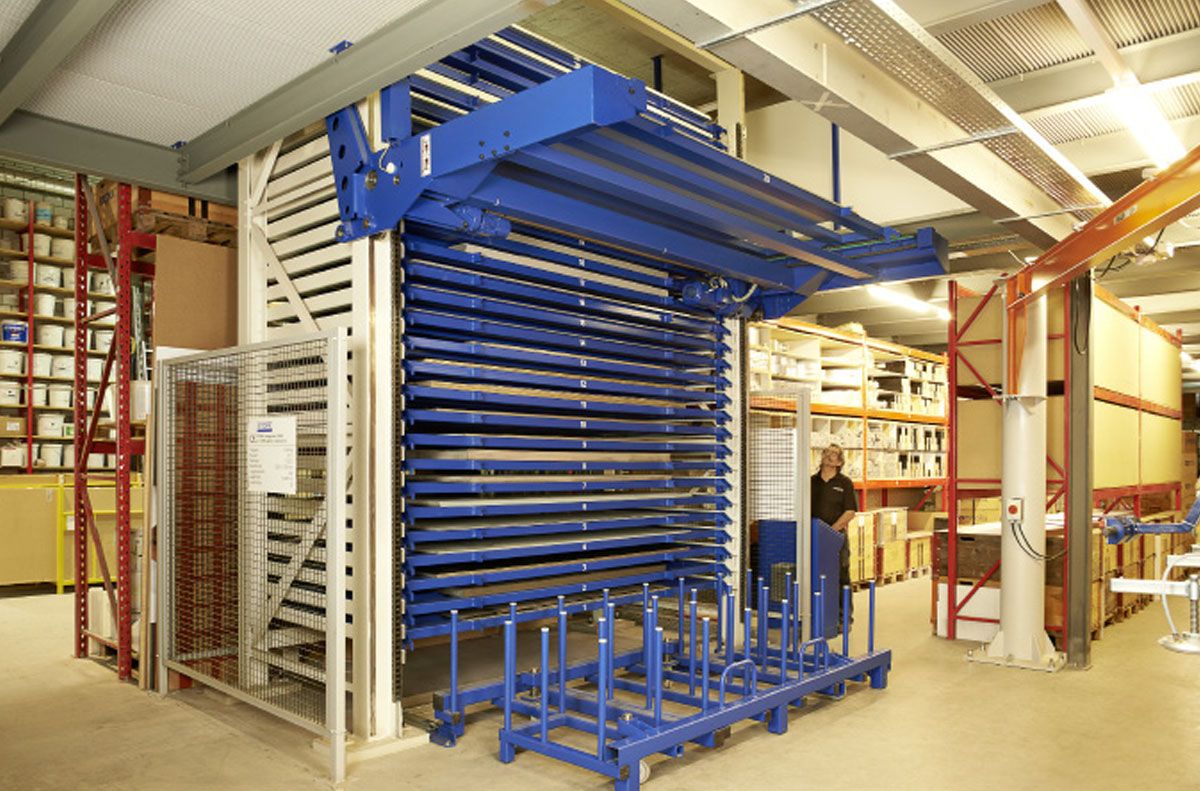

Immagine: STOPA ECO con piedistallo aiuto carico

Con il magazzino a torre, STOPA ha soddisfatto i requisiti di ergonomia richiesti da Expomobilia.

Il via libera per il Magazzino per lamiere è stato dato nel gennaio 2012. Halbeisen mostra un’altra foto. “All’inaugurazione ho tenuto un discorso. Successivamente abbiamo portato fuori il pallet superiore, sul quale, con grande sorpresa dei dipendenti, come si può vedere nella foto, c’erano dei panini”. Ma questo non è stato affatto l’unico motivo della loro motivazione, come sottolinea Halbeisen. I dipendenti sono soddisfatti del magazzino per lamiere anche perché non devono più sollevare le lastre a due dallo scaffale. Oggi questo compito viene svolto da una sola persona in modo più ergonomico e con minore sforzo. In questo senso, la facilità d’uso della torre è stata fondamentale per soddisfare il desiderio di Expomobilia di una maggiore ergonomia. La torre è stata progettata in modo tale

Ampio profilo dei requisiti

Immagine: Markus Halbeisen, Responsabile delle operazioni e membro del consiglio di amministrazione di Expomobilia AG a Effretikon, nei pressi di Zurigo.

Markus Halbeisen, Responsabile delle operazioni, Membro del Consiglio di amministrazione di Expomobilia AG a Effretikon, vicino a Zurigo.

Halbeisen estrae una cartella da uno scaffale e la apre. «Abbiamo contattato tre fornitori contemporaneamente. Oltre alla maneggevolezza ergonomica e semplice, i fattori decisivi per la scelta di STOPA ECO sono stati il rapporto qualità-prezzo equilibrato, la facilità d’uso del magazzino e il suo design estetico. Inoltre, il magazzino soddisfa i nostri requisiti tecnici e la sua capacità è adeguata ai volumi di movimentazione della nostra produzione. Ulteriori vantaggi di STOPA rispetto alla concorrenza sono stati l’altezza di carico fino a 60 millimetri e l’altezza e la lunghezza del sistema. Come motivazione per l’investimento nei confronti del MCH Group, la nostra società madre, abbiamo anche citato l’ottimizzazione del flusso di materiale e l’elevata sicurezza sul lavoro».

Autore: Jürgen Warmbol
